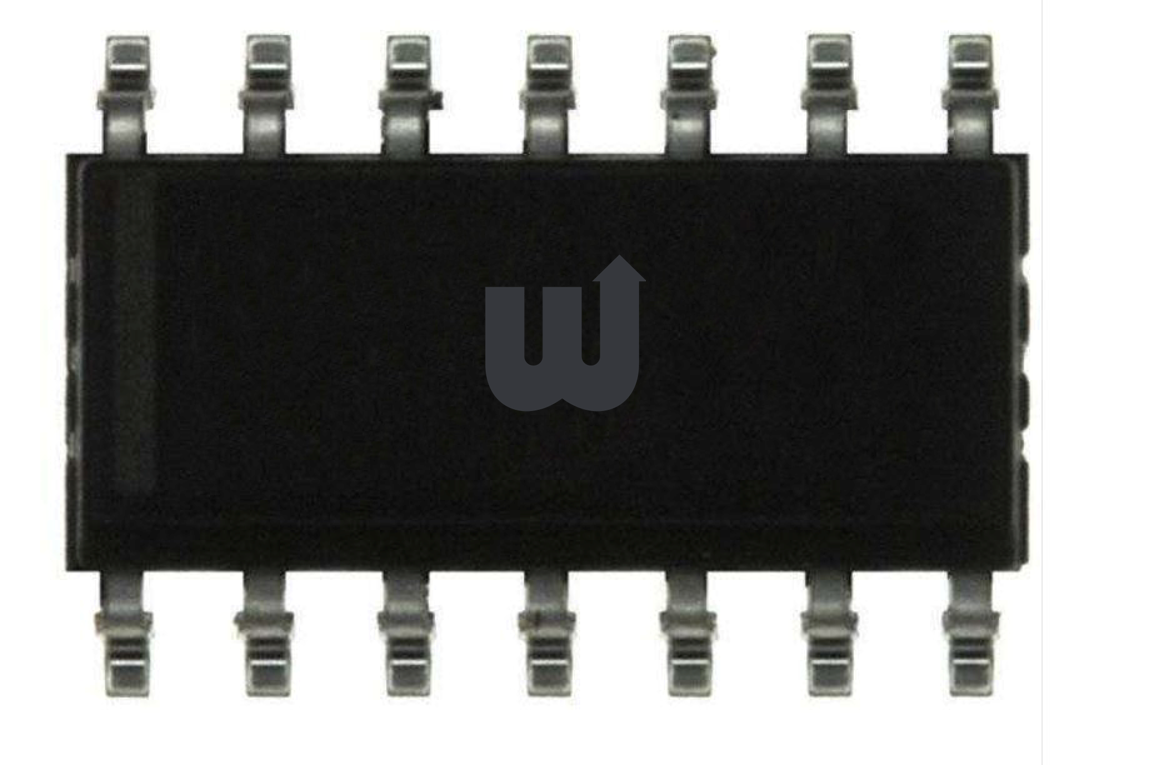

鋰電池充電控制芯片
WSTCC1130T 是一款完整的雙節鋰離子電池充電器,帶電池正負極反接保護,采用恒定電流/恒定電壓線性控制。只需較少的外部元件數目使得WSTCC1130T 成為便攜式應用的理想選擇。WSTCC1130T 可以適合USB 電源和適配器電源工作。
由于采用了內部PMOSFET 架構,加上防倒充電路,所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節,以便在大功率工作或高環境溫度條件下對芯片溫度加以限制。充滿電壓固定于4.25V,內部預設1A 充電電流。當電池達到4.25V 之后,充電電流降至設定值(最大充電電流的1/10),WSTCC1130T 將自動終止充電。
當輸入電壓(適配器或USB 電源)被拿掉時,WSTCC1130T 自動進入一個低電流狀態,電池漏電流在5uA 以下。WSTCC1130T 的其他特點包括:充電電流監控器、欠壓閉鎖、自動再充電、充電狀態指示和輸入電壓接入的檢測。
涓流/恒流/恒壓三段式充電,內設充電電流可達1A;
支持對0V 電池充電;
短路保護指示功能;
電池正負極反接保護;
智能溫控技術,充電電流會隨溫度升高而降低,在不會出現過熱保護的前提下輸出最大充電電流;
異常電池檢測;
電池平衡充電
自動再充電;
高度集成,極少的外圍元器件。
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WSTCC1130T_CN_A1 | 334KB |
