非隔離降壓型LED 恒流驅動芯片
WS9053XT 是一款集成:高壓啟動、MOSFET、超快恢復二極管的高精度LED 恒流驅動芯片,適合于85VAC—265VAC 全范圍交流輸入電壓的非隔離降壓型LED 恒流電源系統。
WS9053XT 集成600V 高壓JFET 供電, 集成高壓MOSFET 及600V 的超快恢復二極管,同時無需啟動電阻與VCC 電容,使得系統外圍精簡;降低系統成本,減小系統體積。整個系統應用,外圍總共需要七個器件。
WS9053XT 內置高精度的電流取樣電路,同時采用了先進的恒流控制技術,實現高精度的LED 恒流輸出和優異的線性調整率。芯片工作在電感電流臨界模式,系統輸出電流不隨電感量和LED 工作電壓的變化而變化,實現優異的負載調整率。
WS9053XT 具有多重保護功能,包括逐周期電流限制保護(OCP),LED 短路保護,過溫度調節技術等。

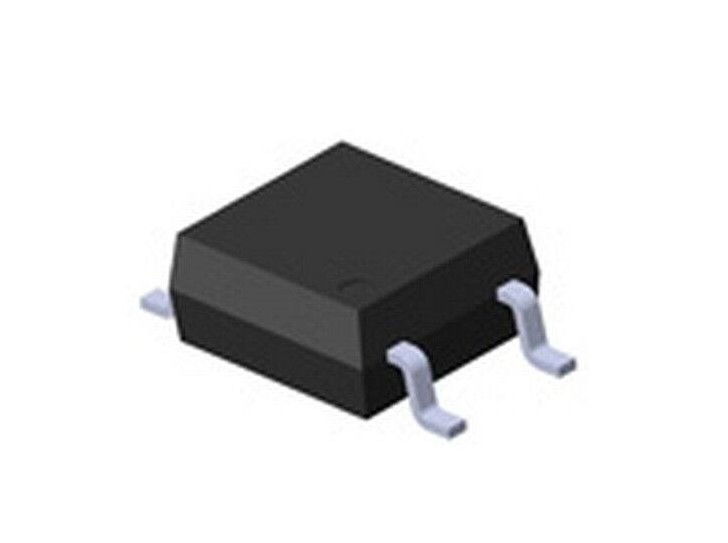

WS9053XT 提供4-Pin 的SOP-4 封裝。
準諧振臨界模式工作
no-CAP?專利技術
集成600V超快恢復二極管
集成高壓啟動和供電
內置高壓MOSFET
LED 短路保護
過溫度調節技術
寬電壓輸入應用
關機無回閃
低輸入不閃燈
適用高頻DOB 應用
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WS9053XT_CN_A1 | 1,097KB |
