有源PFC 非隔離降壓型LED 驅動器
WS9085 是一款專用于LED 的有源PFC 非隔離降壓型恒流驅動集成電路,芯片采用SUPER-THD?專利的THD 控制技術,無需外圍供電元件,且不會因為自供電而發燙;芯片還采用了專利的高頻率限制技術,避免在輸入電壓波谷處,因CS 太小而導致頻率過高;系統工作在谷底開關模式,轉換效率高,EMI 低,PF 高,輸出電流自動適應電感量的變化和輸出電壓的變化,從而真正實現了恒流驅動LED 工作。
WS9085 芯片內部集成550V 功率MOSFET,外圍只需要很少的器件就可以達到優異的恒流輸出。
WS9085 內部集成了豐富的保護功能,包括過壓保護,短路保護,逐周期電流保護,過溫調節技術和軟啟動等。
WS9085 具有極低的啟動電流和工作電流,可在全電壓交流輸入(85VAC~265VAC)范圍內高效驅動LED 工作。

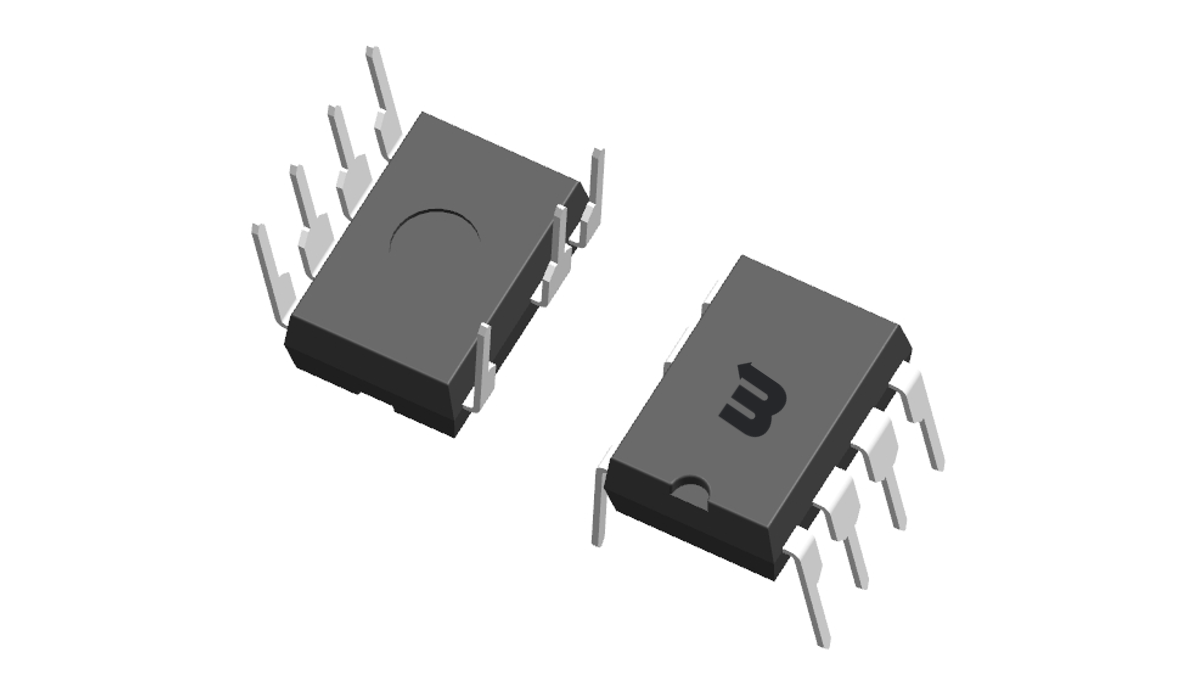

WS9085提供7-Pin的SOP-7和DIP-7封裝。
SUPER-THD?專利的THD控制技術
專利的高頻率控制技術
高PF值,低THD
專利的動態溫度補償
內置550V功率MOSFET
無需輔助線圈供電
谷底開關,高效率,低EMI
自動補償電感的感量變化
自動適應輸出電壓變化
LED短路保護
LED開路保護
過溫調節技術
外圍元件少
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
WS9085_CN_A2 | 1,196KB |
