高性能可控硅調光、非隔離LED 控制器
DX3582 是一個高性能、單級結構主動式功率因數校正AC/DC 控制器,可用于LED 可控硅調光應用。DX3582 內部集成高壓MOSFET 和高精度LED 電流控制器,推薦用于非隔離BUCK 和BUCK BOOST 結構。
DX3582 采用獨特的LED 電流算法,保證了高精度的輸出電流調整率。DX3582 工作在臨界準諧振模式,其谷底開關特性抑制了開關噪音和提高了系統轉換效率。
DX3582 集成獨特的市電相位角度檢測方式,對不同類別的調光器都能自適應調整至額定轉換功率,在整個調光范圍內,主控芯片都參與輸出LED 電流控制。同時,當環境溫度異常升高時,芯片主動降低LED 輸出電流至觸發到過溫關斷保護。
DX3582 內置多種保護模式:軟啟動、OCP、UVLO、高溫反饋、OVP 和輸出短路保護等等。
可用于降壓BUCK 和升降壓Buck Boost 拓?fù)?/p>
兼容120VAC/230VAC 市電切相調光器
0~100% 寬范圍調光
<100uA 啟動電流
高功率因數校正(PF>0.9)
低電流諧波(THD<20%)
高精度輸入和輸出電流調整率(<±3%)
準諧振式谷底開關

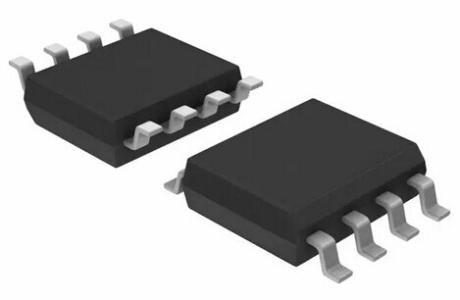

SOIC-8 和DIP8 封裝
保護特性
逐周期電流檢測
過流保護
輸出過壓保護
輸出短路保護
高溫反饋保護
軟啟動模式降低主開關應力
芯片欠壓保護
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
DX3582_CN_A1 | 828KB |
