非隔離結構可控硅調光LED 驅動控制器
DX3522 是非隔離結構可控硅調光控制器,集成相位檢測來自適應地調整LED 輸出電流。可以用于降壓式和升降壓式拓?fù)?,并實現了高功率校正和輸出電流恒流控制功能。
DX3522 工作在臨界導通和微連續導通模式,優化了調光器兼容性和低EMI 噪聲性能。
DX3522 集成高壓MOSFET 和少數外圍元件,可以用成四管腳控制結構,非常適合于低系統成本,緊湊調光驅動應用。
DX3522 集成多種保護模式:過流保護,UVLO,高溫反饋,輸出短路和可選開路保護功能等。
應用于BUCK/BUCK BOOST結構
芯片四管腳源級控制結構
兼容120VAC/230VAC可控硅調光器
低啟動電流(<15uA)
功率因數校正(PF>0.9)
逐周期恒流控制

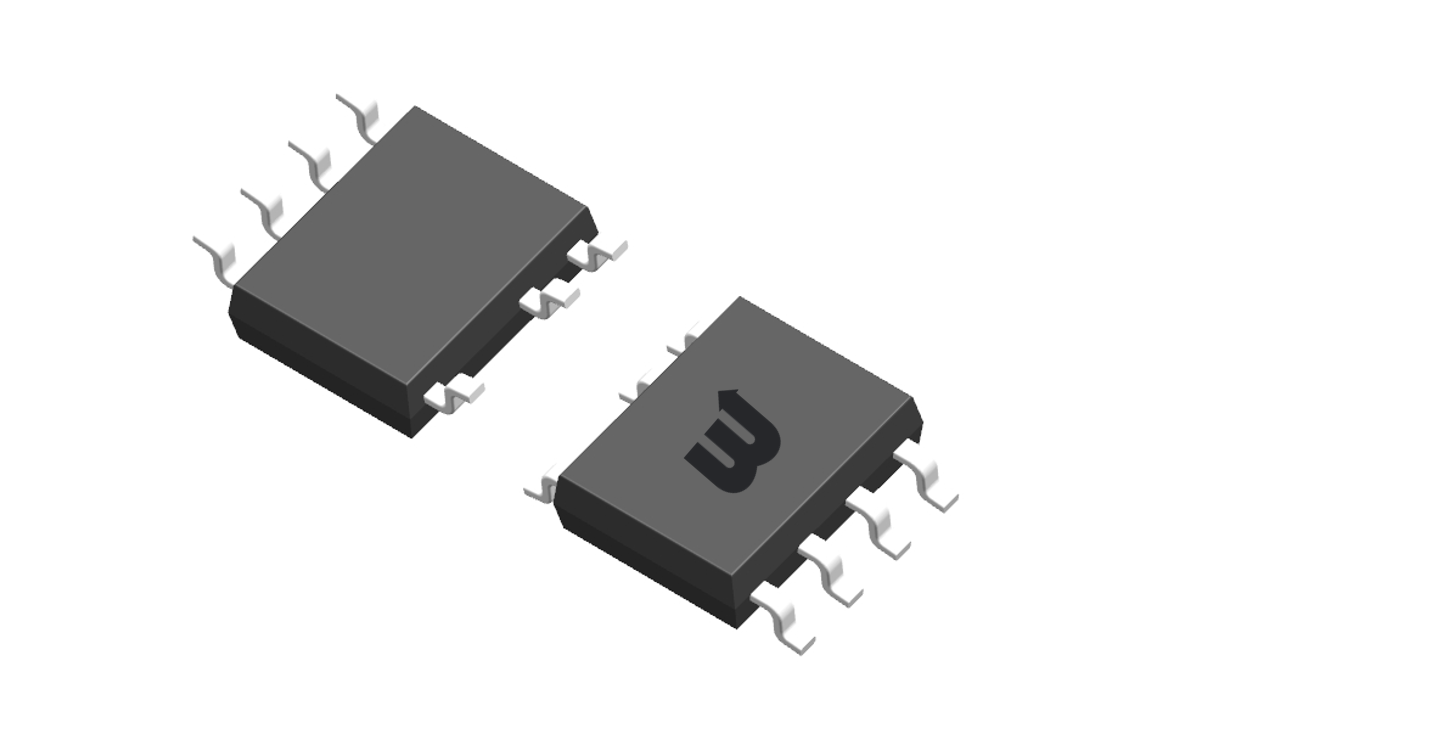

SOIC-7/DIP-7 封裝
保護功能
逐周期過流控制
可選擇開路保護(自鎖/可恢復/無)
輸出短路保護
溫度反饋保護
芯片欠壓保護
文檔名稱 | 文檔描述 | 下載 |
---|---|---|
DX3522_CN_A1 | 890KB |
